Kasa bilgisayar bileşenlerini bir arada tutan ve gerekli gücü sağlayan plastik ve metal
bileşiminden oluşan kutudur. Kasa denilince akla tek renk sıradan bir kutu anlamı çıkmıyor.
Günümüzde kasalar teknolojik ve estetik görünüm anlamında fazlaca gelişmişlerdir. İçi neon
lamba ile aydınlatılmış kasalara rastlamak bugünlerde mümkün. Kasanın dış görünümü göz
zevkiniz açısından önemli olabilir; ancak kasanın görünümüne verilen önemin soğutma ve
yeterli güç sağlama konularına da verilmesi gerekir.
KASA ÇEŞİTLERİ
Bilgisayar kasaları, içerisinde bilgisayarımızın anakartı, işlemcisi, ram bellekleri ve diğer kartlarının dış etkilerden korumak ve bu parçaları bir arada tutmak için kullanılan birimdir. Kasa, metal aksam ve 220 Volt şebeke gerilimini sistemin çalışabilmesi için gerekli olan 5 Volt ve 12 Volt doğru gerilim değerine dönüştüren güç kaynağı bölümünden oluşmaktadır. Mikroişlemci ve diğer donanım birimleriyle paralel olarak kasa çeşitlerinde de gelişmeler olmuştur.
1. Slim Line (İnce Kasa) : 286 bilgisayarlar ile çıktı monitör üzerine konur. İnce olması iyi ama yeterli genişleme imkanı yok ve iç içhavalandırma açısından uygun değil
2. Desktop (kalın kasa) : 386 bilgisayarlar ile çıktı monitör üzerine konur. Geniş hava dolaşımı iyi ama çok yüksek, moniör üzerine konulunca ergonomik olmuyor.
3. ATX Kasa : Pentium II’lerle birlikte çıktı. Bu kasalarda güç kaynağı teknolojisi farklıdır.
* Eski kasalarda şekildeki gibi güç kaynağına enerji, bir anahtar yardımıyla verilir yada kesilir (tıpkı bir lambayı yakıp söndürür gibi)
* ATX kasalarda ise güç kaynağı şebekeye sürekli olarak bağlıdır yani güç kaynağı sürekli olarak çalışmaktadır. Ancak burada iki durumda çalışma söz konusudur. 1- aktif durum yani sistemin çalıştırılması için gerekli gerilimlerin dönüştürüldüğü durum. 2 pasif durum yani sistemin çalışması için gerekli gerilim oluşturulmaz güç kaynağı sadece içerisinde bulunan elektronik anahtarı ateşlemeye yetecek kadar bir gerilim üretir.
GÜÇ KAYNAĞI:
Güç kaynağı, bir sistem ya da düzeneğin gereksinimi olan enerjiyi sağlamak için kullanılan birimlerin genel adı.
BİLGİSAYAR GÜÇ KAYNAĞI:
Bilgisayar güç kaynağı , genellikle metal bir kasa yerleştirilmiş, içinde transformatör ve/veya elektronikdevreler bulunan, bilgisayar birimlerinin çalışmaları için gereksinim duyulan farklı gerilim değerlerindedoğru akım sağlayan Donanım donanımdır. Sıradan bir bilgisayarın kullandığı güç kaynağı yaklaşık 450-600 Watt güçtedir.
KASAYA ANAKART MONTAJI:
GÜÇ KABLOLARININ MONTAJI:
Kablolar en salağa göre yapılmıştır.Bu yüzden kabloyu yanlış takamayız.
GÜÇ BAĞLANTILARI:
DC BESLEME
FIREWIRE BAĞLANTISI:

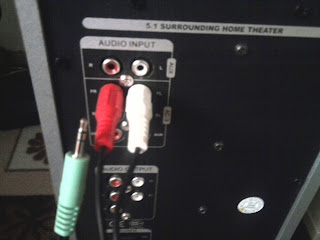

Firewire veya IEEE1394 ya da Sony I-link™ ,dijital kameralar ve son-uç dijital fotoğraf makineleri de dahil olmak üzere, bilgisayarlar ve video cihazları arasında kullanılan bağlantı arabirimidir. SES BAĞLANTISI:
Temel bir bilgisayar sisteminde ses bağlantıları için kullanılan üç adet yuvarlak giriş bulunur. Bunlar mikrofon, line-in (CD çalar ya da kaset çalar gibi harici ses cihazlarını sisteme bağlamak için) ve line-out'tur (sesin dışarıya aktarılmasını sağlayan hoparlör girişi). Bu girişlere hoparlörler, kulaklık ve mikrofon bağlanabilir.
PSU, PC için iyi AC elektrik sağlamayı başardıktan sonra, dahili bileşenler aracılığıyla kullanılabilen yüksek gerilimi (AC'yi) çeşitli DC gerilimlerine (örneğin 5.0, 12.0 ve 3.3 volt) çevirecek şekilde çalışmaya başlar.
Güç kaynakları çok sayıda şekil ve boyutlardadır. Ama şimdiye kadarki en genel boyut şekilde gösterilen standart 150 mm x 140 mm x 86 mm masaüstü PSU?dur.
PC sabit disk ve optik sürücüleri gibi aygıtlar üzerindeki güç motorları için 12 voltluk gerilim ve bütünleşik elektronik parçaları desteklemek için 5 volt ve 3.3 volt gerilim kullanır. Fakat üreticiler bu gerilimleri istedikleri şekilde kullanabilirler ve bu varsayımlardan ayrılabilirler. Güç kaynakları aynı zamanda anakart ve dahili aygıtlar için standart bağlantılarla gelmektedir.
Anakarta Güç Vermek
Modern anakartlar 20 veya 24 pinli PI güç bağlantı ucu kullanır. Bazı anakartlar ekstra güç sağlamak amacıyla 4, 6 veya 8 pinli özel bağlantı kabloları da gerektirebilir. Bu bağlantı kablolarının her birine ilerleyen bölümler içerisinde değineceğiz.
Çevresel Aygıtlara Güç Vermek: Molex, Mini ve SATA
PC içerisindeki birçok farklı aygıt güç gerektirir. Bunlar sabit diskler, disket sürücüler, optik sürücüler (çok nadir olmakla birlikte zip sürücüleri) ve fanlardan oluşur. Tipik bir PC güç kaynağı aygıtlara bağlanabilecek üç farklı türde bağlantı kablosuna sahip olmak zorundadır; Molex, Mini ve SATA.
Molex bağlantı kabloları, aygıtların 5 veya 12 volt güce ihtiyaç duyduğu en genel güç bağlantı türüdür. Molex bağlantı kablosu oluklar olarak adlandırılan takmayı yönlendiren dişlere sahiptir. Ustalık isteyen kısmı Molex bağlantı kablolarının uygun şekilde takılması amacıyla sert bastırmayı gerektirmesidir. Güçlü bir insan Molex'i ters takarak olukları bozabilir. Bu iyi bir şey değildir. Yerine takmadan önce daima uygun yönelimi kontrol ediniz!
